Автобетононасос: технические характеристики

В настоящее время, практически все крупные строительные компании используют бетононасосы. Благодаря им происходит доставка бетона, изготовление фундаментов, монолитных бетонных зданий и т.д. в более короткие сроки. Что собой представляет бетононасос, и какие технические характеристики бетононасоса вам необходимо знать, мы с вами и попробуем разобраться в этой статье.

Составляющие автобетононасоса

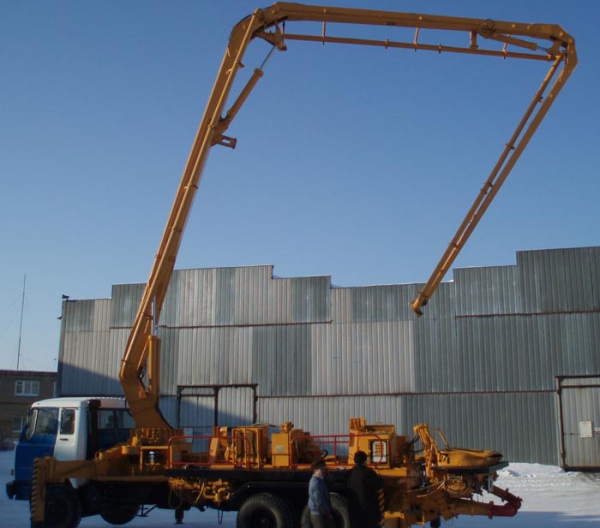

Основное предназначение бетононасосов – подача для заливки готового бетона в вертикальном или горизонтальном направлении с наклоном подающего конуса, в пределах, от 6 до 12 сантиметров. Автобетононасосы состоят из автошасси, на котором размещаются непосредственно бетононасос, имеющий гидравлический привод, а также стрела, которая состоит из нескольких шарнирно-сочлененных секций и имеет бетоновод, посредством которого и подается готовый раствор, изготовленный в соответствующей пропорции.

Если рассматривать непосредственно сам бетононасос, то основными его составляющими будут:

· бетонотранспортные цилиндры;

· поршневая группа;

· гидроцилиндры;

· приемная воронка;

· бетоновод.

Поршни бетонотранспортных цилиндров асинхронно друг другу движутся благодаря гидроцилиндрам, при этом осуществляется всасывание готового бетона, который находится в приемной воронке, и подача его в бетоновод, в соответствии с определенным рабочим тактом цилиндров.

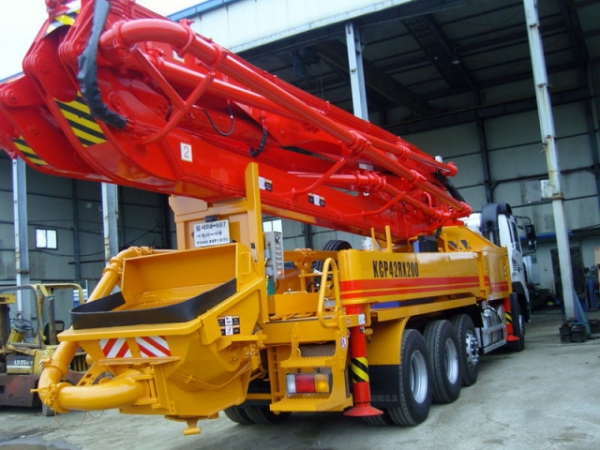

Автобетононасос - технические характеристики

Раствор в бетоноводе равномерно перемещается благодаря гидравлическому приводу. Кроме того, гидравлический привод позволяет регулировать не только производительность, но и рабочее давление, благодаря чему происходит работа всех узлов и механизмов в щадящем режиме. Бетононасосы, имеющие двухпоршневой двигатель и гидропривод, позволяют осуществлять подачу раствора со скоростью от 5 до 65 м3/ч. Расстояние подачи любой марки бетона – не более 4 сотен метров в горизонтальном направлении, и не более 80 метров в вертикальном.

Видео: автобетононасос

Технические характеристики автобетононасосов, прежде всего, смотрят по его производительности, которую можно определить по формуле:

Пт=3600*I*A *kH*n, где:

I - это рабочий ход поршня, измеряемый в метрах;

А- сечение поршня, в метрах;

кН – показатель наполняемости бетонотранспортного цилиндра раствором (от 0,8 до 0,9);

n – Количество парного хода поршня.

Основной параметр в автобетононасосе – это его производительность, которая определяется параметрами стрелы и бетоновода. Стандартные автобетононасосы имеют распределительную стрелу, состоящую из 3 секций, соединенных между собой шарнирными сочленениями. Сама стрела установлена на поворотной механизме, который опирается, посредством рамы, на шасси автомобиля. Стрела способна поворачиваться на 360 градусов и имеет рабочее расстояние не более 19 метров.

Температура эксплуатации автобетононасосов – от -5 до +40?С. Напряжение питания автобетононасоса – 380В. Кроме того автобетононасосы могут комплектоваться и дизельным двигателем, который позволяет работать в автономном режиме. Мощность двигателя измеряется в кВт и зависит от его модели.

Также одним из параметров бетононасосов является диаметр подающей трубы, который имеет порядка 100-140 мм, в зависимости от модели.
